Le système de défense Moscou A35 et A135 défense anti-missiles balistiques, en 1970 et 1982.
Défense aérienne à Naro-Fominsk et du site ABM
Naro-Fominsk A35 et A135 les sites anti-missiles balistiques
Corona Spy Photo satellite, Naro-Fominsk Berkut et Site ABM Missile en 1972

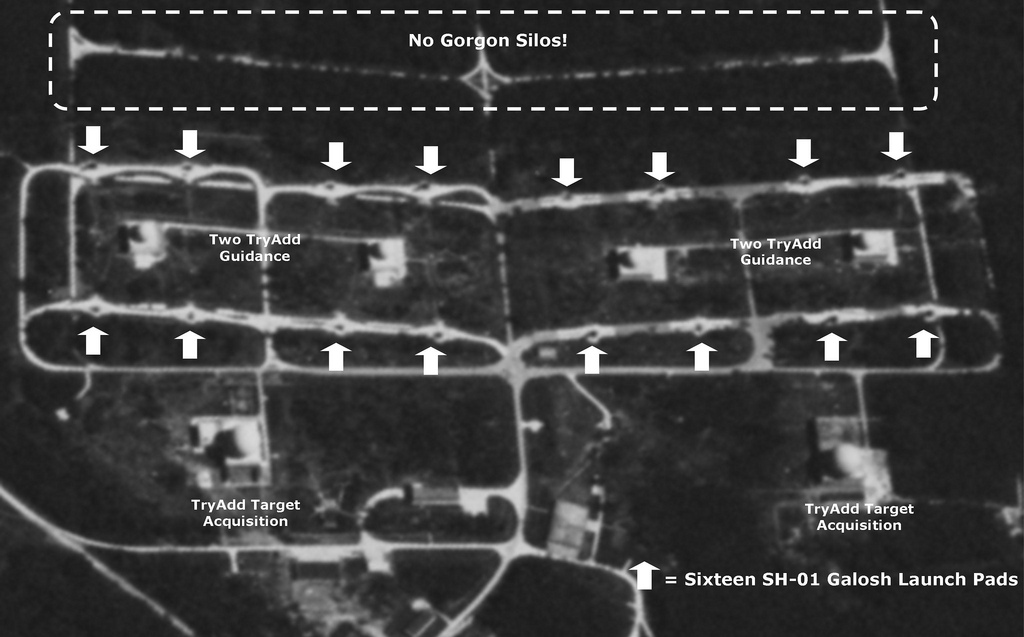

Corona Spy Photo satellite, Naro-Fominsk A35 Site du système ABM Galosh Missile en 1972
Notez que dans cette photo de 1972 la série Satellite CORONA, la Gorgone (Gazelle) Silos n'a pas encore été installé.
La Gorgone a été développé dans la première moitié des années 80'
Galosh au Complexe A35 de Lancement des Missiles ABM
Les missiles Galosh dans son conteneur en face d'un radar antimissile TryAdd orientation. L'emplacement est inconnu.
Naro-Fominsk le site ABM, au Nord-Ouest un traceur, un système classique de radar de surveillance de missile Rada, avec le garage.
Voici d'autres vues différentes des Radars ici et ailleurs:
Le radar du Nord-Ouest Suivi des missiles, vu à travers les portes de garage.
Le Nord-Ouest Le radar Naro-Fominsk
Installation électrique
L'escalier vers le toit et le dôme du radar.
L'entrée arrière
Site des missiles anti-balistiques, Bunker.
Entré sous terrain du Bunker personnel
Escalier, vu de l'intérieur
Portes en acier
Pièces intérieures
Lits superposés
Filtration de l'air et équipement de ventilation
Les restes d'une cuisine
Ceci est le troisième des quatre radars de guidage, à partir du Nord.
Radar de guidage à l'intérieur - Salle des machines.
Bureaux
Autour dans les couloirs.
Salle des machines
A l'intérieur du dôme de radar, la base de l'antenne radar et la sortie du toit plat.
La face avant de la base du radar.
La face avant de la base du radar.
Salle d'équipement avec des fondations en béton.
Marcher dans les couloirs.
La chambre de pièces détachées vu par le bas. Les étagères de rangement inférieur sont vides.
Les tiroirs sont divisés en petits compartiments pour chaque composant électronique.
L'escalier vers le dôme du radar.
L'escalier vers le dôme de radar, vue vers le haut
A l'intérieur du dôme de radar,
vue de l'Escalier (et maintenant ascenseur vide bien sûr) vers la gauche et sortie sur le toit
de l'immeuble du radar à droite.

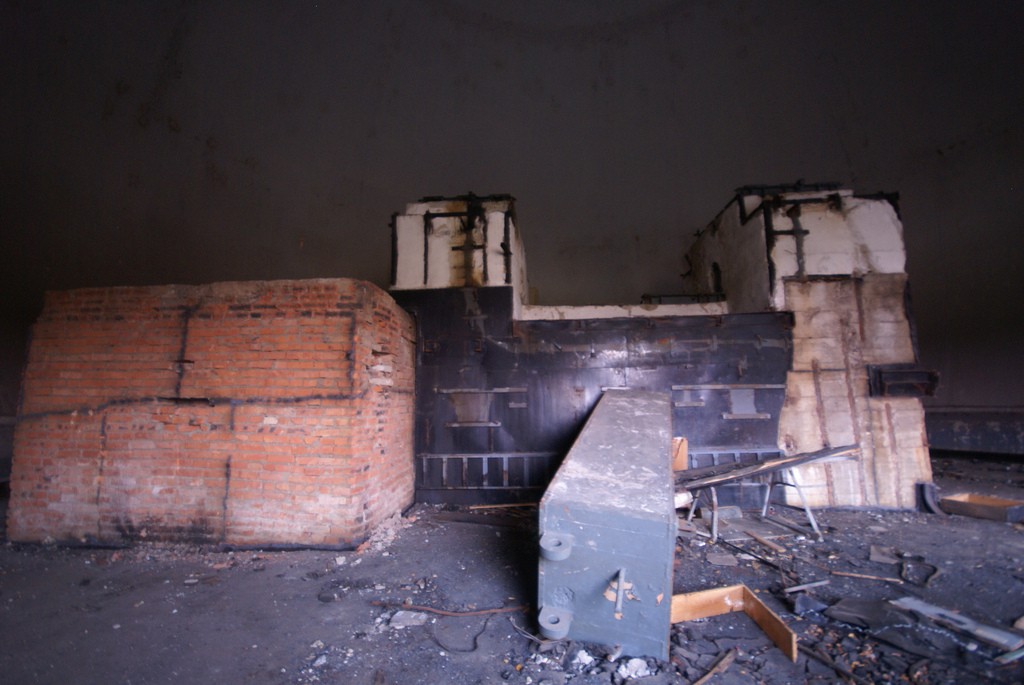

La base du radar, le plat a été supprimé (probablement pour récupérer de précieuses matières premières).
Au premier plan, la couverture acier caractéristique de la Gorgone le silo de missile, dans le fond, les radars de guidage de missiles.
Au plus près
Schéma détaillant la structure de la Gorgone silo de missile.
1: dispositif de protection;
2: Système de contrôle en température humidité;
3: équipement de lancement;
4: Transports-conteneur de lancement;
5: Structure de lancement basée à Silo;
6: Système de drainage de l'eau.
Les lanceurs ont été destinés à la réception et
à long terme le maintien des anti-missiles dans la préparation au combat,
leur protection contre les effets de l'explosion nucléaire,
ainsi que la préparation avant le lancement de missiles et de lancement.
Les lanceurs base-Silo sont inclus dans les sites de lancement de complexes de défense antimissile
avec l'anti-missiles destinés à longue portée et à courte portée interception des ogives de missiles de l'ennemi.
Les lanceurs en silo sont sous classées dans les types suivants:
- À long terme des lanceurs de missiles intercepteurs [51T6 Gorgon]
- Lanceurs courte portée missile intercepteur [53T6 Gazelle, non représentée ici]
Au-dessus du monteur (utilisé pour installer le missile dans le silo)
et en dessous du transporteur.
Voilà, je vous laisse avec une dernière image afin de comprendre ce qu'est un système ABM ?
Moscou A35 Schéma du système ABM
Le diagramme décrit trois trajectoires possibles des ICBM entrant:
En plus de l'interception de trajectoire optimale, au milieu de la trajectoire calculée d'un ICBM mondiale et
au fond le plus plat possible trajectoire d'interception.
L'altitude d'interception minime pour le missile Galosh est 50 km. Par V.A. Ermolenko.
